Le dépoussiérage est l'un des aspects les plus importants d'un atelier de menuiserie sûr, sain et efficace. Que vous travailliez dans un coin de garage ou que vous gériez une installation de production de plusieurs personnes, le bon système de dépoussiérage protégera vos poumons, améliorera vos finitions et gardera votre atelier propre.

Les ateliers de menuiserie sont de toutes formes et de toutes tailles, et il en va de même pour les besoins en matière de dépoussiérage. Ce guide présente les quatre principaux types d'installations de dépoussiérage en fonction de la taille de l'atelier et de la production de poussière :

• Niveau 1 : Atelier de garage (ou plus petit) utilisant un aspirateur d'atelier
• Niveau 2 : Atelier compact avec dépoussiéreur
• Niveau 3 : Petit atelier dédié avec des conduits fixes
• Niveau 4 : Atelier professionnel multi-personnes avec systèmes cycloniques industriels

---

Niveau 1 : Dépoussiérage d'un atelier dans un coin de garage

Si votre atelier se trouve dans un coin du garage et que vous disposez de quelques outils portatifs, vous pouvez tout de même contrôler efficacement la poussière. L'essentiel est de choisir une installation compacte, facile à déplacer et efficace pour capturer la poussière à la source.

L'installation rapide en un coup d'œil

Espace : Coin de garage ou petit espace de travail

Outils typiques :

• Perceuse/visseuse (souvent sans fil)
• Scie circulaire
• Routeur portatif
• Ponceuse orbitale (génère le plus de poussière - raccordez-la à un aspirateur)
• Vous pouvez pratiquement tout faire avec ces 4 outils

Système de dépoussiérage :

• Aspirateur d'atelier ou petit aspirateur de poussière
• Filtre de type HEPA + sacs d'aspirateur
• Séparateur cyclonique pour capturer les copeaux avant qu'ils n'obstruent le filtre
• Masque anti-poussière ou respirateur de bonne qualité

Pourquoi cette configuration fonctionne-t-elle ?

Un système de type shop-vac est à haute pression et à faible volume - parfait pour les outils portatifs avec des tuyaux courts. Il peut traiter les poussières de ponçage et les petits copeaux, mais s'encrasse rapidement sans séparateur.

 (This video is for an air compressor, obviously. If I were making a cart for my dust system, I'd keep it open on 4 sides for ventilation. All that clean air has to go somewhere; plus you don't want to overheat your machine.)

---

Niveau 2 : Atelier compact avec dépoussiéreur

Ce niveau concerne les ateliers petits mais sérieux, souvent dans un garage ou une dépendance, lorsque vous commencez à ajouter des outils stationnaires plus grands comme une scie à table ou une table de toupie.

Configuration et outils typiques

• Surface : 400 à 800 m² (garage 2 à 3 voitures)
• Outils : Scie à table, table de toupie, parfois une raboteuse et/ou une dégauchisseuse. Pas tous en même temps. Mais tous génèrent beaucoup de copeaux et de poussière.
  L'essentiel est qu'il s'agit d'un petit atelier, où une seule personne travaille sur une machine à la fois, et où rien n'est très éloigné des autres.
• Flux de travail : Outils mobiles sur des chariots ou des bases, avec une table d'assemblage centrale ; les outils sont souvent déplacés en fonction des besoins du projet.

Système de dépoussiérage

A ce stade, un dépoussiéreur comme le Laguna B|Flux Dust Collector est un bon investissement. Il s'agit d'un choix solide pour un dépoussiéreur d'entrée de gamme, à un étage (pas de séparateur cyclonique), avec un moteur de 1 CV et un filtre à cartouche "1 micron" (qui filtre en fait 99,97 % des particules entre 0,2 et 2 microns).

Comme il n'y a pas de cyclone, son encombrement n'est que de 29" x 14,8". Les copeaux sont déposés dans un sac de 28 gallons. Une manivelle permet de vider le filtre.

Sa capacité nominale est de 650 pieds cubes par minute (CFM) lorsque la mesure est prise au niveau de l'orifice d'entrée unique de 4 pouces. Ce chiffre tombe à 550 CFM lorsque la mesure est prise au niveau de l'outil (scie, défonceuse) après le raccordement du tuyau. (Une réduction de 15 %).

Si vous avez la place, le dépoussiéreur Laguna C|Flux:1 comprend un séparateur cyclonique et un moteur plus puissant générant un débit d'air deux fois supérieur (pour une surface au sol plus de deux fois supérieure et un prix presque trois fois plus élevé).

• Empreinte au sol : 42" x 25"
• Filtre : 1 micron (D|Flux, même principe, filtre 99,97% des particules entre 0,2 et 2 microns) ou HEPA (P|Flux)
• Moteur : 1,5 HP / 110V
• Orifice : Entrée principale de 6" ; 2 x 4" séparateurs Entrée principale ; 2 x 4" séparateur
• CFM d'entrée : 1314 CFM Débit d'air maximum
  • Débit d'air "réglage d'atelier" (mesuré au niveau de l'outil) : 900 CFM - une réduction de 31,5%.
• Capacité du fût : 25 gallons
• Décibels à 9,8 pieds : 82 dB (C|Flux) ou 70 dB (P|Flux)
• Télécommande

Voici comment Laguna explique la différence entre les deux :

Le dépoussiéreur B|Flux est conçu pour être raccordé directement à des machines individuelles, bien que de nombreux utilisateurs disposent de petits systèmes de conduits pour quelques machines. Nous recommandons des dépoussiéreurs avec des valeurs de CFM plus élevées comme nos séries Cflux et Pflux pour les systèmes à conduits.

Laguna fabrique également une unité de filtration d'air conçue pour recycler tout l'air d'un espace de 20x20x8 pieds jusqu'à 22 fois par heure à sa vitesse la plus élevée. Filtre de 1 micron, 3 vitesses, sur minuterie, avec télécommande.

Calcul du débit minimum requis

Pour obtenir un dépoussiérage efficace dans votre atelier, il est essentiel de faire correspondre la capacité de débit d'air de votre dépoussiéreur (mesurée en CFM - pieds cubes par minute) aux exigences minimales de chaque outil. Les systèmes sous-dimensionnés peuvent laisser de fines poussières dans l'air et boucher vos tuyaux, tandis que les systèmes surdimensionnés gaspillent de l'énergie (et de l'argent). Utilisez le tableau ci-dessous pour vérifier les besoins en CFM des machines à bois les plus courantes et assurez-vous que votre installation est à la hauteur de la tâche.

Le Laguna B|Flux, plus petit, peut même accueillir une raboteuse, à condition de n'utiliser qu'un seul outil à la fois.

Si vous utilisez une dégauchisseuse et une raboteuse dans la même session, et que vous ne voulez pas changer les connexions sans arrêt, passez à un C|Flux.

Rappelez-vous que la seule raison pour laquelle nous avons dit "Achetez un séparateur de poussière cyclonique" est que nous parlions d'un système d'aspirateur d'atelier avec des sacs d'aspirateur de type HEPA, qui coûtent cher. Vous pouvez acheter cinq sacs réutilisables B|Flux de 28 gallons pour le prix de deux petits sacs d'aspirateur HEPA (non réutilisables).

Le facteur bruit

Vous pouvez également passer à un Laguna P|Flux : 1 avec filtration HEPA, dont nous avons déjà parlé, et insonorisation autour du filtre. L'indice de décibels passe ainsi de 82 dB (à 9,8 pieds) à 70 dB.

Les décibels sont logarithmiques, comme l'échelle de Richter pour les tremblements de terre. Passer de 82 à 70 dB peut sembler peu, mais c'est parce que le nombre est logarithmique :

• Chaque augmentation de 10 dB signifie que le son est 10 fois plus intense.
• Cependant, nos oreilles perçoivent une variation de 10 dB comme étant "deux fois plus forte" ou "deux fois moins forte".
• Si un son passe de 82 dB (C|Flux) à 70 dB (P|Flux) à la même distance (9,8 pieds), cela représente une réduction de 12 dB.
• Une baisse de 10 dB est perçue comme moitié moins forte.
• Ainsi, une baisse de 12 dB correspond à moins de la moitié du volume sonore, ce qui est très perceptible.
• 82 dB, c'est comme un aspirateur bruyant. (Les aspirateurs d'atelier atteignent généralement ~85 dB).
• 70 dB correspond plutôt à une conversation normale ou à un lave-vaisselle dans la pièce voisine.

Donc, oui, il y a une grande différence.

Pour mémoire, le B|Flux 1HP plus petit a un indice de décibels de 76 dB.

Stratégie en matière de ports et de canalisations

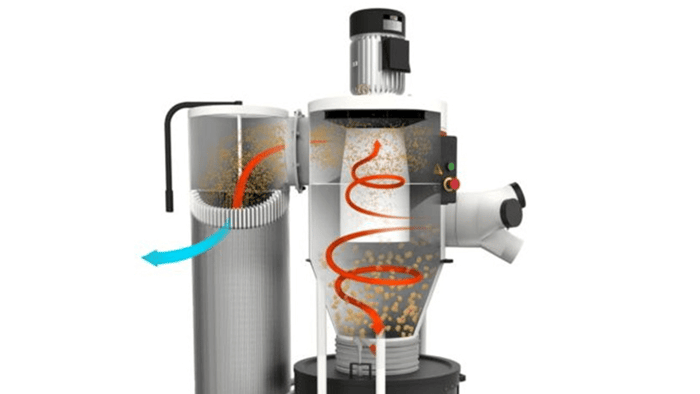

Les dépoussiéreurs cycloniques P|Flux : 1 et C|Flux : 1 de Laguna sont dotés d'une entrée principale de 6" avec un raccord en Y qui se divise en deux ports de 4".

A ce stade de la croissance de votre atelier, vous pouvez rester simple : connectez vos outils à l'aide d'un tuyau flexible de 4", comme vous le feriez avec la plus petite unité B|Flux. Comme vous n'utilisez généralement qu'un seul outil à la fois, vous n'avez pas encore besoin d'un système de canalisation complet. Il suffit de positionner le dépoussiéreur près de l'outil utilisé et d'installer une courte longueur de tuyau.

Cela dit, certaines installations bénéficient de conduits courts, en particulier lorsque vous acheminez des tuyaux vers une machine stationnaire. Dans ce cas, conservez des conduits de 6 pouces aussi loin que possible avant de réduire à quelques pieds de tuyau de 4 pouces. L'objectif est de maintenir un débit d'air élevé et efficace entre la machine et le collecteur.

Lorsque vous installez des conduits, qu'il s'agisse d'un système complet ou d'un petit segment, utilisez des tuyaux de 6 pouces de diamètre aussi longtemps que possible.

L'importance de la taille des conduits

Lorsqu'il s'agit de débit d'air, le diamètre des conduits n'est pas seulement un détail, c'est tout.

* Un orifice de 4" (rayon de 2") offre une surface de 12,6 pouces carrés.

* Un orifice de 6 pouces (rayon de 3 pouces) offre une surface de 28,3 pouces², soit plus du double.

Les dépoussiéreurs ne sont pas des aspirateurs d'atelier. Ils sont conçus comme des systèmes à haut volume et basse pression (HVLP). La réduction de la taille du conduit étouffe ce volume et, par conséquent, vos performances de dépoussiérage.

Faire passer un conduit de 4" directement du dépoussiéreur à la machine peut facilement réduire votre débit d'air de moitié, même si vous utilisez du métal lisse ou du PVC. C'est pourquoi, même avec la configuration d'usine de Laguna - seulement 4-5 pieds de tuyau flexible de 4" à l'extrémité - vous constatez une baisse de 1314 CFM à environ 900 CFM.

Imaginez maintenant que vous connectiez 15 pieds de tuyau flexible de 4" directement à l'orifice du collecteur. C'est la recette des bouchons, d'une mauvaise aspiration et des regrets. Ne faites pas cela.

Conclusion : Conservez les conduits de 6 pouces aussi longtemps que possible avant de les remplacer par d'autres. Ce diamètre plus important permet de maintenir un débit d'air élevé, une aspiration forte et un fonctionnement optimal de votre système.

*Les performances réelles varient en fonction de la conception du système, des raccords et des filtres.

Autres considérations

• Le tuyau flexible est pratique mais provoque des turbulences qui réduisent l'aspiration.
• Si vos outils sont éloignés du collecteur ou si vous commencez à utiliser plusieurs outils simultanément, envisagez de prévoir un réseau de conduits fixes (généralement nécessaire au niveau 3).

 Matt from Voeltner Woodworking makes a rolling shop cart for his jointer and his planer. A setup like this can be rolled right next to the dust collector for maximum suction.

---

Niveau 3 : Le petit atelier spécialisé avec des conduits fixes

Lorsque votre atelier atteint une superficie de 1 000 à 1 500 pieds carrés et que votre flux de travail implique plusieurs zones - fraisage, CNC, assemblage, finition - vous aurez presque certainement besoin d'un système de dépoussiérage fixe.

Configuration et outils typiques

• Surface : 1 000 à 1 500 m2
• Outils : Scie à table, dégauchisseuse, raboteuse, routeur CNC, plaqueuse de chants, scie à ruban, ponceuse à tambour
• Flux de travail : Zones dédiées au fraisage, à la CNC, à l'assemblage et à la finition

Système de dépoussiérage

Pour les ateliers plus importants disposant de plusieurs outils, vous pouvez envisager un dépoussiéreur plus grand, comme le Laguna C|Flux2 ou le Laguna P|Flux 2.

• Empreinte au sol : 48" x 28"
• Filtre : 1 micron (C|Flux) ou HEPA (P|Flux)
• Moteur : 2 HP / 220V seulement
• Orifice : Entrée principale de 8" ; 2 x 4" séparateurs Entrée principale ; 2 x 4" séparateur
• CFM à l'entrée : 1740
• Capacité du fût : 46 gallons
• Décibels à 9,8 pieds : 88 dB (C|Flux) ou 76 dB (P|Flux)

Dans cette configuration, le dépoussiéreur est complètement immobile, relié aux outils par des conduits rigides, avec des vannes de soufflage contrôlant le flux d'air vers chaque branche.

Cette configuration permet :

• Connexion de plusieurs outils sans déplacement de l'équipement
• Efficacité d'aspiration maximale avec une perte de flux d'air minimale
• Un air plus pur et un meilleur captage des poussières dans l'ensemble de l'atelier

Spécifications du collecteur

• Les systèmes cycloniques à deux étages avec des filtres HEPA sont idéaux.
• Les gaines aériennes ou murales permettent de dégager les sols.
• Gardez vos conduits d'un diamètre de 6" ou même de 8" jusqu'à ce que vous vous approchiez des outils.

 We don't usually post other people's videos, but Matt's shop is not ducted. We needed a ducting demo, and ce type a fait ce qu'il fallait. Deux pouces en l'air !

Meilleures pratiques

• Utiliser des conduits rigides pour réduire les turbulences et la perte de pression statique.
• Utiliser des coudes à 45° et des raccords en Y plutôt que des coudes à 90°.
• Installer des sas à chaque branche pour une gestion efficace des flux d'air
• Placez le dépoussiéreur à proximité des outils les plus sollicités afin de minimiser la longueur des conduits.

 Check out the Purificateur de fumée de bureau xTool pour les xTool F1 Graveur laser portable vers 7h45. Les lasers ont aussi besoin d'une purification de l'air !

---

Niveau 4 : Le magasin professionnel à plusieurs personnes

D'une superficie de 2 000 à 3 000 pieds carrés, votre atelier peut accueillir plusieurs employés, des flux de production et souvent une zone de finition séparée.

Configuration et outils typiques

• Surface : de 2 000 à 3 000 pieds carrés
• Outils : Plusieurs scies sur table, ponceuses à large bande, CNC, toupies, plaqueuses de chants, cabines de peinture.
• Flux de travail : Efficacité de la chaîne de production grâce à des postes dédiés à chaque tâche

Système de dépoussiérage

Un dépoussiéreur cyclonique central de qualité professionnelle comme le Laguna C|Flux 3 ou le Laguna P|Flux:3 permet de traiter plusieurs outils fonctionnant simultanément.

• Empreinte au sol : 48" x 28"
• Filtre : 1 micron (C|Flux) ou HEPA (P|Flux)
• Moteur : 3 HP / 220V seulement
• Orifice : Entrée principale de 8" ; séparateur de 3 x 4". Entrée principale ; séparateur 3 x 4
• CFM à l'entrée : 2817
• Capacité du fût : 46 gallons
• Décibels à 9,8 pieds : 88 dB (C|Flux) ou 76 dB (P|Flux)

Si cela ne suffit pas, achetez le Laguna X|Flux 5. C'est une bête.

• Empreinte au sol : 36" x 38"
• Filtre : HEPA
• Moteur : 5 HP / 220V seulement
• Orifice : 8" Entrée principale (spécifier le côté gauche ou droit)
• CFM à l'entrée : 3093
• Capacité du fût : 39 gallons
• Décibels à 9,8 pieds : 69 dB

Ce niveau de contrôle de la poussière comporte les caractéristiques suivantes

• Réseau de gaines étendu et bien conçu (aérien et/ou souterrain)
• Barrières anti-souffle et/ou systèmes de zonage automatisés
• Capteurs de bacs et alertes de maintenance
• Ventilation de la salle de finition par des ventilateurs antidéflagrants
• Filtration professionnelle de l'air ambiant
• Contrôle du bruit grâce à des enceintes insonorisées
• Protection contre les décharges statiques et systèmes de mise à la terre

 Woodpeckers Portes de sortie 4" Full Throttle sont disponibles en ligne et montage en surface style. ToolsToday propose une large sélection de Accessoires de dépoussiérage.

Ventilation de la salle de finition

Les zones de finition nécessitent une ventilation spécialisée :

• Empêcher la contamination des finitions humides par la poussière
• Évacuer les fumées en toute sécurité à l'extérieur
• Maintenir une pression d'air positive ou négative selon les besoins

Entretien et sécurité

Le nettoyage régulier des filtres, l'inspection des conduits et la vidange des bacs sont obligatoires pour maintenir l'aspiration, prévenir les incendies et assurer la sécurité.



Même dans son atelier de 3 000 pieds carrés, le dépoussiéreur Festool CT Midi de Matt fait une apparition. Regardez-le !

---

Comment concevoir un système de dépoussiérage efficace

1. Commencez par vos outils, pas par votre collectionneur

Déterminez le débit et la taille des orifices pour chaque outil. Additionnez le débit maximal simultané nécessaire et choisissez un collecteur qui atteint ou dépasse ce débit, en tenant compte des pertes dans les conduits.

2. Des parcours de conduits courts et fluides

• Utiliser le plus grand diamètre de conduit près du collecteur
• Éviter les coudes brusques - utiliser des coudes à long rayon et des raccords à 45°.
• Faire en sorte que les parcours soient aussi courts et directs que possible
• Préférer les conduits métalliques pour une circulation fluide de l'air

3. Utiliser des portes de soufflage pour contrôler le flux d'air

N'ouvrez que les portes de soufflage correspondant à l'outil utilisé afin de maximiser l'aspiration là où vous en avez besoin.

4. Gérer l'électricité statique

• Conduits métalliques au sol
• Faire passer les fils de mise à la terre à l'intérieur des conduits en plastique et des tuyaux flexibles

5. Filtrer efficacement les poussières fines

Utilisez des filtres HEPA et envisagez d'ajouter des purificateurs d'air ambiant pour capturer les poussières en suspension dans l'air.

6. Plan de croissance

Concevoir le réseau de conduits avec des branches supplémentaires bouchées pour les outils futurs.

Conseil de pro : Faites un croquis de votre disposition avant l'installation à l'aide de papier millimétré ou d'un logiciel de CAO.

En suivant ces conseils, vous pouvez construire un système de dépoussiérage adapté à la taille de votre atelier et à votre flux de travail, afin de protéger votre santé et d'améliorer l'efficacité de votre travail du bois.

---
