Gagnez du temps et éliminez les devinettes lors de l'installation de nouvelles portes dans des cadres existants grâce au Milescraft HingeJig™. Ce gabarit à serrage automatique est livré avec tout ce qu'il faut pour fraiser les mortaises des charnières et des verrous sur les nouvelles portes. La fonction d'auto-serrage maintient le HingeJig™ en place pendant le fraisage sans utiliser de vis ou de clous qui peuvent laisser des trous dans la porte finie.
Auto-serrage
- Les pinces rembourrées s'installent rapidement et évitent d'endommager les portes avec des vis ou des clous de montage.
Convient à toutes les portes
- Les réglages ajustables permettent d'utiliser le gabarit de charnière de porte sur toutes les portes de taille standard de 1-3/8" et 1-3/4" d'épaisseur.
Fonctionne avec plusieurs tailles de charnières

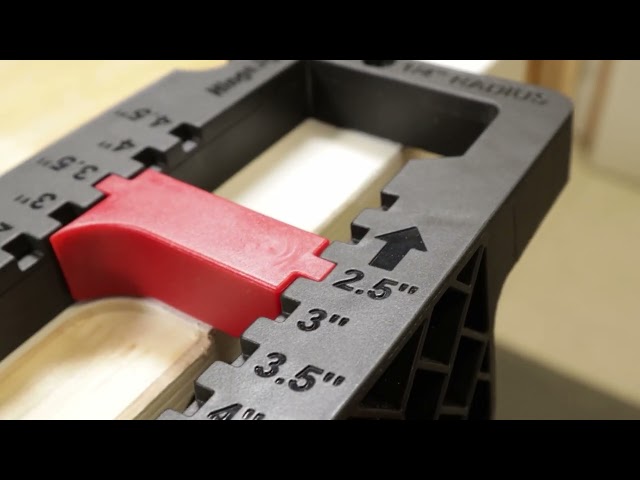

- Découpe des mortaises de charnières pour des charnières de 2-1/2" à 4-1/2".
Rout Différents rayons
- Coupez des mortaises de charnières professionnelles avec des coins de ¼", 5/8" ou carrés. (Ciseau nécessaire)
Conception unique
- La conception du HingeJig™ élimine la nécessité d'utiliser plusieurs inserts pour fraiser différents rayons d'angle de charnière.
Créer des mortaises de pêne
- Le kit comprend des gabarits pour le fraisage des mortaises de pêne de porte courantes de 1" x 2-1/4", 1-1/8" x 2-1/4" et 1-1/8" x 2-3/4".
Réglage intégré de la profondeur
- Réglage de la profondeur de la fraise à l'aide d'une jauge de profondeur intégrée pour les charnières de porte de petite ou de grande taille.
Mèche de toupie autoguidée
- Comprend une fraise sur mesure avec roulement à billes pour couper des mortaises de charnières de porte nettes et lisses.
Stockage intégré
- Comprend des compartiments de rangement intégrés pour la mèche de toupie et la mèche de charnière à centrage automatique disponible (non incluse) pour une récupération pratique.
Pour les portes uniquement
- Ne pas utiliser lors de l'acheminement des charnières de porte sur le montant/le cadre.
Spécifications :
- Épaisseur de porte compatible : portes de 1-3/8" et 1-3/4".
- Dimensions du loquet : 1" x 2-1/4", 1-1/8" x 2-1/4" et 1-1/8" x 2-3/4".
- Dimensions des charnières de porte : 2-1/2", 3", 3-1/2", 4" et 4-1/2″.
- Rayon de l'angle de la charnière : ¼", 5/8" ou carré (ciseau nécessaire)
- Montage sur la porte : Rembourré Autocollant. Aucune quincaillerie n'est nécessaire
- Bouchons à distance réglable : S'adaptent au cheminement des charnières de porte, au loquet de 1-3/8" et au loquet de 1-3/4".
- Rangement : Intégré pour la mèche de toupie et la mèche de charnière auto-centrante disponible (non incluse)
- Mèche de toupie guidée : Tête de coupe de 12 mm avec roulement à billes de ½".
Utilisations :
- Installation des charnières de porte
- Fraisage des mortaises de charnières sur les portes d'armoires
- Création d'évidements pour l'installation de charnières affleurantes
- Alignement précis pour le placement des charnières
- Découpe des fentes de charnières dans les nouveaux projets de charpente
- Montage de charnières sur des cadres de porte existants
- Ajustement de la taille des charnières sur les projets d'ébénisterie personnalisés
- Réalisation de coupes de charnières répétitives pour la production
- Installation de charnières à piano sur des portes ou des panneaux de grande longueur
- Des charnières cachées pour un look épuré et moderne
Télécharger les instructions du manuel PDF
Milescraft 1226 HingeJig™
